Une ventilation de salle de bains sûre garantit un environnement sain

La sécurité électrique doit faire l'objet d'une plus grande attention

Une salle de bains mal ventilée a un impact négatif sur le confort de vie à plusieurs niveaux. Les moisissures et les nuisances olfactives sont les premiers symptômes, mais des problèmes structurels et sanitaires peuvent également apparaître. Un dimensionnement correct permet d'éliminer les problèmes.

Différents types

Le marché de la ventilation a connu un essor considérable ces dernières années. Les simples grilles d'autrefois ont été rejointes par des systèmes qui semblent sans limites – pensez, par exemple, aux systèmes intelligents commandés par appli qui déterminent tout seuls les besoins en ventilation sur base d'informations provenant de capteurs d'odeurs et d'humidité. Un peu trop d'honneur pour une salle de bains? Peut-être, mais cela indique que les possibilités sur ce marché se sont considérablement développées.

Aujourd'hui, il existe d'excellents systèmes, faciles à installer:

• Les ventilateurs en saillie sont la forme la plus simple. Il suffit de les installer dans le mur ou le plafond. Ils constituent souvent la première solution aux problèmes d'humidité dans les maisons anciennes. En principe, leur installation ne nécessite que peu de travaux et l'ensemble peut être doté d'une belle finition sans laisser trop de traces dans la maison.
• Les ventilateurs tubulaires sont placés dans un tuyau d'évacuation. Vous pouvez également trouver ce type de ventilateur sous les noms de ventilateur cylindre. Ils conviennent particulièrement aux petites pièces dotées de courts conduits de ventilation, telles que les salles de bains et les toilettes.
• Les ventilateurs de gaine sont similaires aux ventilateurs tubulaires mais ils sont destinés à être installés dans des gaines. Les deux groupes sont également appelés ensemble 'ventilateurs en ligne'. Comme ces ventilateurs sont placés à l'extérieur de la salle de bains, ils permettent de minimiser les nuisances sonores.

Les modèles susmentionnés peuvent être divisés en versions axiales ou centrifuges:

• Les ventilateurs axiaux sont constitués de grandes pales incurvées vers l'avant, qui peuvent être utilisées pour transporter de grands volumes d'air. Ces ventilateurs conviennent parfaitement aux systèmes de ventilation à basse pression en raison de leur capacité à déplacer de grands volumes d'air.
• Les ventilateurs centrifuges pour salles de bains ont une construction un peu plus épaisse que les ventilateurs axiaux, mais ils sont mieux adaptés pour supporter de plus longues distances dans le conduit d'évacuation. Ils sont également utilisés entre deux tuyaux d'évacuation. Ils sont peu bruyants et ont une grande capacité.

Selon la demande, les ventilateurs de salle de bains peuvent également être équipés d'un hygrostat (capteur d'humidité), d'une minuterie (un temps déterminé après avoir quitté la salle de bains) ou d'un autre type de contrôle.

Législation et dimensionnement

L'attention accrue portée à la performance énergétique et au confort dans une maison est un processus qui existe depuis longtemps. Nous devons consommer moins d'énergie et le gouvernement réagit en imposant des règles en la matière par le biais de la réglementation PEB. Cependant, ces réglementations exigent également une ventilation minimale. Les régions de notre pays utilisent à cet effet la norme NBN D 50-001. Cette norme détermine également en partie les dimensions de l'installation.

Toute personne qui construit une nouvelle maison doit installer un système de ventilation complet lors d'une nouvelle construction ou d'une rénovation énergétique importante. Ce système de ventilation assure l'apport d'air frais dans les pièces sèches et l'évacuation de l'air humide dans les pièces humides telles que la salle de bains. Les exigences supposent un débit minimum de 3,6 m³ d'air par heure et par mètre carré. Il s'agit toutefois du débit de ventilation minimal nominal. En fonction du type de pièce et de sa superficie, vous pouvez limiter le débit de ventilation s'il y a de la place, ou l'augmenter si nécessaire. Par exemple, dans le cas de la salle de bains, un minimum de 50 m³/h est en vigueur, mais il est porté à 75 m³/h en fonction de la surface au sol.

Deux exemples de calcul montrent l'importance de cette relation. Supposons que, dans le cas 1, nous ayons une salle de bains de 3 mètres sur 3. Le débit de conception minimal est ici de 32,4 m³/h et doit donc être porté au minimum requis de 50 m³/h pour être conforme à la législation.
Dans un autre cas, supposons que nous ayons une salle de bains de 5 mètres sur 5, nous constatons que le débit de conception minimal est de 90 m³/h. Dans ce cas, un débit de 75 m³/h est nécessaire. On peut donc choisir un système de 75 m³/h.

Le législateur se base sur un débit de conception minimal
de 3,6 m³ d'air par heure et par mètre carré

Le lecteur attentif remarquera que le calcul ne tient compte que de la surface au sol et non de la hauteur de la pièce. A première vue, cela peut sembler un peu étrange pour un phénomène spatial tel que la qualité de l'air, mais des études montrent que la hauteur de la pièce n'a pratiquement aucune influence sur le nombre de personnes présentes ou sur les activités (polluantes).

Emplacement

En ce qui concerne le diamètre des tuyaux, on envisage généralement des versions de 100 à 150 mm, en fonction de la taille de la salle de bains et de la longueur du chemin que l'air doit parcourir. Les ventilateurs centrifuges peuvent également être utilisés si l'espace disponible l'exige.
Il est parfois difficile de déterminer l'emplacement d'un ventilateur. La salle de bains est généralement un espace assez petit et les réglementations électriques (voir ci-dessous) limitent encore l'emplacement possible.
En outre, pour assurer une circulation d'air suffisante, il est préférable de ne pas placer le ventilateur de la salle de bains trop près de l'endroit où l'air frais pénètre dans la pièce – la proximité des fenêtres ou des portes est donc à proscrire. L'idéal est de placer le ventilateur juste en face de l'arrivée d'air. De plus, il faut toujours prévoir une ouverture d'alimentation par une grille de porte ou une fente sous la porte.

Attention à l'électricité

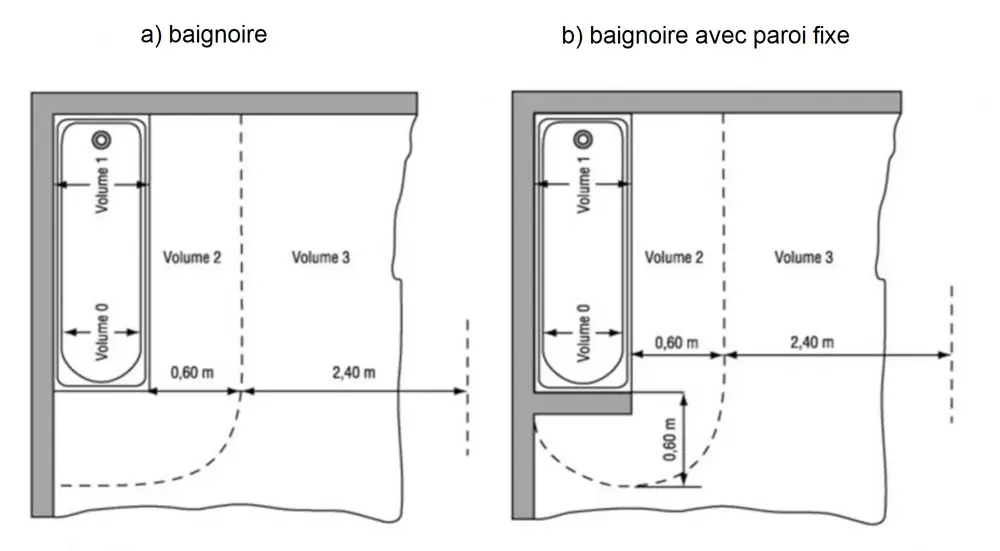

Ce qui est parfois négligé, c'est la sécurité de l'installation électrique du système de ventilation. Le RGIE mentionne expressément des règles spécifiques pour les pièces humides, qui doivent donc également être respectées par les équipements électriques de contrôle de la ventilation. Pour savoir ce qui est possible et ce qui ne l'est pas, on part du principe que la salle de bains est divisée en quatre zones, en fonction du risque associé à l'endroit le plus dangereux, à savoir la baignoire ou la douche. Le volume 0 est le volume intérieur de la baignoire ou de la douche. Le volume 1 est l'espace situé au-dessus de la baignoire ou de la douche jusqu'à une hauteur de 2,25 m, le volume 1a est l'espace situé au-dessous de la baignoire ou de la douche. Le volume 2 est le volume situé en dehors des limites définies du volume 1/1bis, auquel on ajoute 60 cm (voir l'illustration pour plus de clarté). Le volume 3, quant à lui, est l'espace du volume 2 auquel on ajoute 2,4 mètres. De cette manière, le risque augmente progressivement, ce qui a un impact sur le type de tension et le type d'appareil qui peut être utilisé dans la zone correspondante. Ceci est évidemment en contradiction avec l'efficacité de la ventilation, car plus la source – baignoire ou douche – est proche, mieux l'air chaud et humide peut être évacué.

Nous pouvons être très brefs en ce qui concerne la zone 0: aucun ventilateur ne peut y être placé, et il n'y a aucune raison de le faire.

La zone 1 est différente: en principe, il est possible d'y installer des appareils fonctionnant sur ce que l'on appelle une basse tension de sécurité (maximum 12 V CA), ayant un indice de protection IPX4 et appartenant à la classe de sécurité 2 (doublement isolés ou extra-isolés). En outre, le ventilateur doit toujours être raccordé à un interrupteur différentiel de 30 mA, qui ne doit pas se trouver dans la salle de bains.

Dans les zones 2 et 3, le risque de contact direct a disparu et davantage d'appareils sont autorisés, bien que l'indice de protection d'au moins IPX4 et la protection électrique différentielle requise soient maintenus.
